一、產品介紹

N-TGD型鋼絲繩芯膠帶斗式提升機是我公司在消化吸收國外新技術，結合國內生產用于工踐而開發的新一代產品，該產品具有輸送量大、體積小、功耗低、運行平穩可靠、使用壽命長等優點。適用是新取粉狀物料或小狀物料垂直提升，泛應用于建材、金、化工、糧食、電力等行業散狀物料提升系統，是新型干法水泥廠窯尾入窯生料，生料均化庫、水泥庫入庫物料上取代國外同規格產品的理想替換設備。

二、工作原理

N-TGD提升機牽引構件采用強度高的鋼絲繩芯橡膠帶，克服了鏈條和驅動產生的動載，較鏈條更輕便，工作平穩，能以更快的運動速度達到更高的生產率，在同樣的生產條件下，膠帶因其工作速度的和自重較輕，可使物料線載荷和牽引構件的線載荷減少，從而減少整機的尺寸和自重。同時由于膠帶具有良好的彈性和柔韌性，在料斗進行裝載時有減振作用。由于采用了強度高的鋼絲繩芯膠帶，可使提升機的提升高度和輸送量大為提高，因而該產品具有良好發展前景。

三、性能特點

1、提升高度高，單機可高達到100m.

2、輸送能力大，可達500m3/h.

3、物料溫度可達到200°.

4、料斗間排列緊密，連續提取，連續卸料。

5、使用壽命大，運行可靠性好，無故障時間可超過3萬小時。

6、功耗低，與一般提升機相比節約能耗30%以上，使用成本低。

7、操作維修方便，易損件少，維護費用比一般斗式提升機減少80%以上。

8、結構精度高。

結構

N-TGD提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置構成。

1、運行部件：采用特殊設計的防撕裂強度高的鋼絲繩芯膠帶，配以專用的膠帶接頭和料斗固定件使膠帶能長期可靠運行，料斗設計布局合理，并有不同型式排列，確保物料連續提升和卸出。

2、驅動裝置：采用直交軸硬齒面的減速機與升降機主軸直聯，配液力偶合器，慢速檢修電機和逆止器，傳動裝置結構緊湊合理，實現柔性起動。防跑偏裝置。

3、上部裝置：滾筒設計采用自動對中裝置，滾筒采用高性能橡膠包膠，使用壽命長，摩擦力大，頭號部附記皮帶。

4、中部機殼：采用優化設計機殼，雙通道設計，避免相對高速運行的膠帶帶來的渦流干擾，附設加強角鋼。

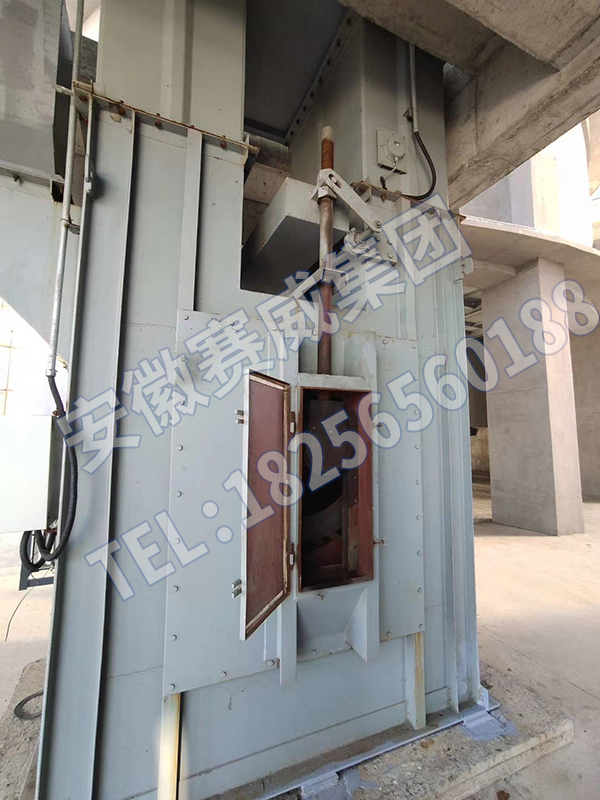

5、下部裝置：采用齒輪齒條重力張緊裝置，同步調節尾部滾筒行程，尾部滾筒采用自動對中設計，并附設皮帶防跑偏裝置和產位控制儀、速度檢測儀。
